高压对旋隧道风机 SDS

SDS隧道射流对旋轴流通风机使用说明书
一、概述
1、SDS隧道射流风机特点
FDS系列隧道用射流对旋轴流通风机(以下简称通风机)，是由淄博金河风机有限公司在总结国内现有隧道风机与技术性能的基础上进行研制、生产的新一代用途广泛的新型节能隧道射流风机。该产品具有效率和比A声级等优于常规普通轴流风机，其风机的品种规格选择优化各类工程系统匹配居国内同行业领先水平。
SDS系列射流风机规格自630mm－160mm，分单向运转轴流风机和可逆式（双向）运转轴流风机二大类，*大推力有3500N，对任一负荷和工况均可选择高效、低噪声的风机。
SDS射流风机主要用于公路及铁路隧道的纵向通风系统中，风机一般悬挂在隧道顶部或两侧，不占用交通面积，不需另外修建风道。土建造价低，是一种很经济的通风方式。
SDS射流风机工作时，能从给定的能量中，产生较高的推力。这时，流经隧道的总空气流量的一部分被风机吸入，叶轮做功后，由出口高速喷出。基于冲击传动的原理，高速气流将把能量传给隧道内的空气，推动隧道内的空气一起向前流动。当流动速度衰减到某一值时，下一组风机继续工作。达到了从隧道进口端吸入新鲜空气，从出口端排出污染空气的通风目的。
SDS系列射流风机采用先进的工艺取得良好的质量保证，风机外壳采用专用机床旋压翻边机一次成型，叶轮段内壁经过机加工，既保证机壳的同轴度和强度，又保证了叶片与内壁的间隙。
2、主要用途及适用范围
 SDS射流风机主要用于公路隧道、铁路隧道、地铁隧道、水利工程、非煤矿山的运输巷道等各类纵向通风的系统。该风机各项性能指标及耐腐蚀、可靠性、经济性等技术、质量要求和经济指标完全适合于各类隧道、巷道、地铁的应用。
SDF隧道风机正常工作条件为：
1) 主要用于隧道的通风，输选的介质为空气；
2) 介质温度-25℃~+50℃；
3) 介质中含尘量和其他固体杂质不大于100mg/ m3,
4) 介质中并无粘性和无纤维物质。

3、SDS隧道射流风机的品种、规格
通风机是系列化产品，规格、品种齐全，详细请见通风机技术性能表，SDS系列射流风机规格自630mm－160mm，
5、通风机型号的组成及其代表意义
1) SDS隧道射流风机型号的组成及意义
单向风机的型号表标为：SDS-6.3-2P-4-4°
S——表示隧道型；D——表示对旋；S——表示射流型； 6.3——表示叶轮直径为6.3dm；
2P——表示转速为2900r/min；4——表示风机叶片数为4片，4°——表示为风机叶片按装角度为4°。
可逆式风的型号表标为：SDS（R）-12.5-6P-6-21°
（R）——表示为可逆式风机；S——表示隧道型；D——表示对旋；S——表示射流型； 12.5——表示叶轮直径为12.5dm；
6P——表示转速为980r/min；6——表示风机叶片数为6片，21°——表示为风机叶片按装角度为21°。

6、SDS隧道射流风机的使用寿命及安全性
   SDS隧道射流风机基本设计要求：在规定的条件下选行，风机的设计使用寿命至少为10年（易损件除外），一次大修前的安全选行时间为18000h
7、SDS隧道射流风机的工作条件
1) SDS隧道射流风机的工作电压为380V，且不超过额定值的±5%，电源频率为50Hz。
2) 安设SDS隧道射流风机的基础应牢固，四周无淋水。
8、SDS隧道射流风机的使用寿命及安全性
通风机设计使用寿命不少于10年，一次大修前的安全运转时间为76000小时。
本产品设计合理， SDF系列属于隧道施工专用通风机。
9、SDS隧道射流风机对环境及能源的影响
本产品对环境无任何污染，属于*产品。
二、SDS隧道射流风机的结构特征与工作原理
1、SDS隧道射流风机的总体结构

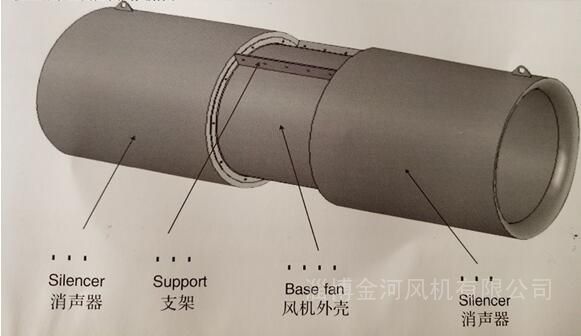

SDS隧道射流风机系轴流式通风机和外包覆式消音器的组合体， SDS隧道射流风机主要由进气消音器、主机、出气消音器、电动机等四部分组成。
